Rénovation Bâtiment de France

NOTICE EXPLICATIVE

Le projet se trouve sur une parcelle de 1280m2 situé en zone 0E du P.L.U. sur la commune 31450 de Montesquieu-lauragais parcelle n° 348.
9 route départementale 16 31450 lauragais

ÉTAT ACTUEL

C’est un abri non fermé, accolé sur la façade Sud du bâtiment d’habitation.
Les dimensions actuelles sont les suivantes :
• Côté accolé = 9.90m
• Côté façade alignée avec le bâtiment d’habitation : 6.30m
Cet abri est en mauvais état avec une toiture abimée qui risque de s’effondrer.

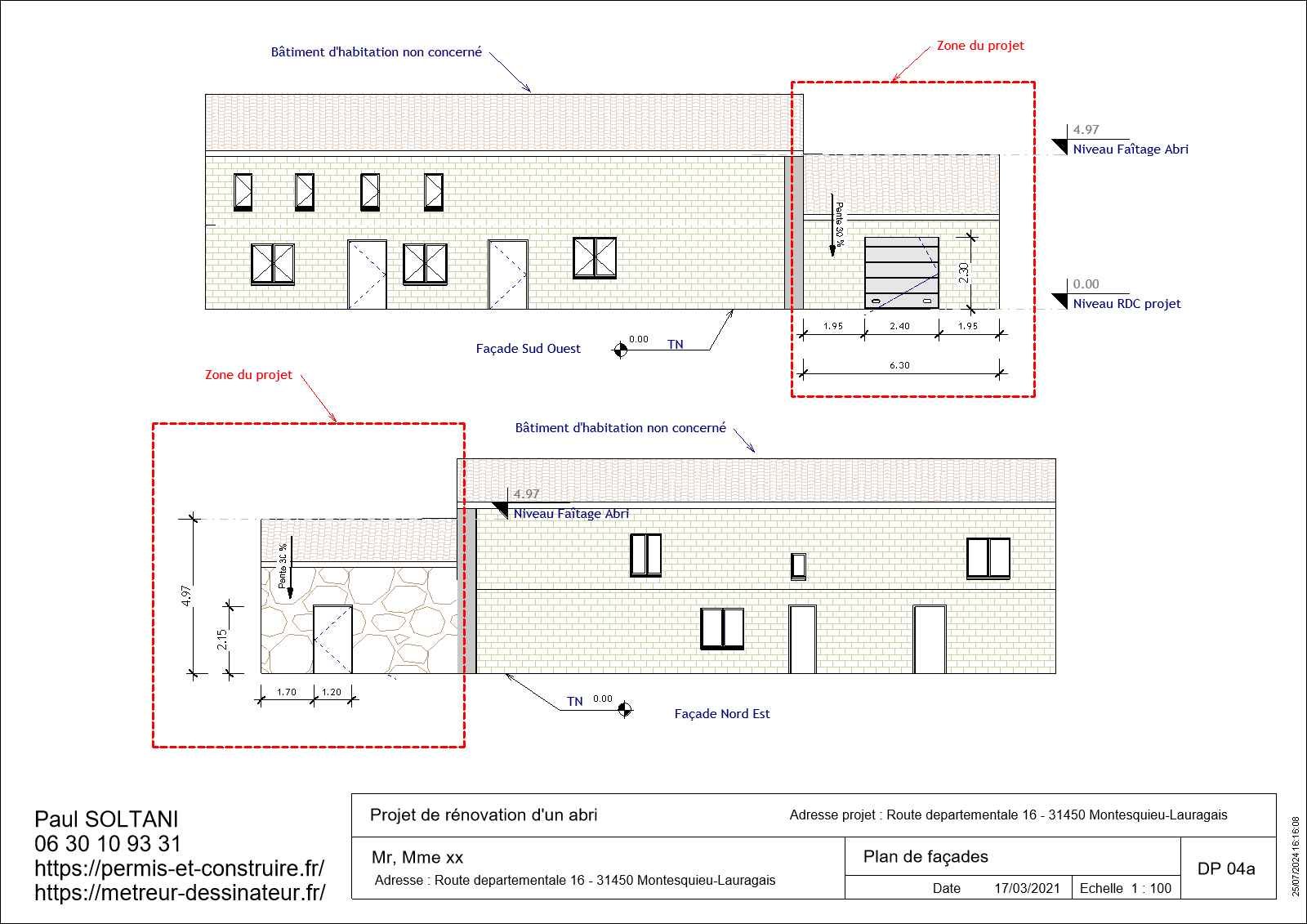

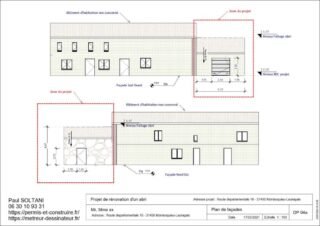

PROJET

Le projet consiste : la rénovation et la mise en état de cet abri avec la construction de 4 murs extérieures et le changement de la toiture d’un pan à 2 pans.

Voici les travaux envisagés :

Travaux de charpente :
Démolition de la charpente existante en mauvais état.
Construction d’une toiture à 2 pans dans l’alignement de la toiture du bâtiment d’habitation, avec des pentes à 30%

Voici les éléments de la nouvelle toiture :
• Arase supérieure du faîtage : 4,97 m
• Hauteur sous sablière façade Nord-Est : 3,55m
• Hauteur bas versant façade Nord-Est : 3.40m
• Hauteur sous sablière façade Sud-Ouest : 3m
• Hauteur bas versant façade Sud-Ouest : 2.85m
• Types toiture : charpente traditionnelle
• Couverture tuile : mécanique Gallian 12 Rouge vieilli
• Pente en pourcentage : 30%
• Déborde de toiture : 50cm côtés bas versant
• Déborde de toiture : 0cm côté pignon
• Gouttières identiques aux existants : du zinc gris
• Descends d’eau identiques aux existants : du zinc

Travaux de maçonnerie :
• Démolition de l’ensemble d’éléments en mauvais état.
• Construction de 3 murs sur les côtés de l’abri
• Création d’une porte de garage côté Sud-Ouest de 240cm x 230cm
• Création d’une porte côté Sud-Est 120cm x 215cm
• Remplacement de la porte existante côté Nord-Est par une porte de 120cm x 215cm
• Réalisation d’un enduit gratté de couleur ocre (identique au bâtiment existant d’habitation) sur les murs de façades de l’abri.

Nota : Après les travaux de rénovation, les dimensions extérieures de l’abri resteront identiques à celles actuelles.
• Côté accolé : 9.90m
• Côté façade alignée avec le bâtiment d’habitation : 6.30m
